SeaTalk NMEA Bridge 32 (Basic Line) ohne Display 119.00EUR

+ Shipping / Versandkosten

Bitte beachten Sie das es für dieses Produkt eine Weiterentwicklung mit deutlich verbesserten Eigenschaften gibt

Klicken Sie hier für die Webseite der neuen SeaTalk NMEA Bridge.

Bei dem hier vorgestellten Produkt handelt es sich um die seit Jahren bewährte Technik. Bitte beachten Sie das wir das Produkt an dieser Stelle für den preisbewussten Kunden anbieten. Die Bridge ist voll funktionsfähig, jedoch können durch uns, abgesehen von Fehlerbeseitigungen, keinerlei Anpassungen und Erweiterungen mehr durchgeführt werden.


Die bidirektionale SeaTalk <-> NMEA Bridge / Repeater ist ein Einplatinencomputer, der SeaTalk Daten in NMEA Daten, aber auch NMEA Daten in SeaTalk Daten, umwandelt,


Ein Handbuch im PDF Format finden Sie HIER ( English ) (ca. 350kB)
Ein Handbuch im PDF Format finden Sie HIER ( Deutsch ) (ca. 350kB)

Der Rechner hat folgende Eigenschaften:

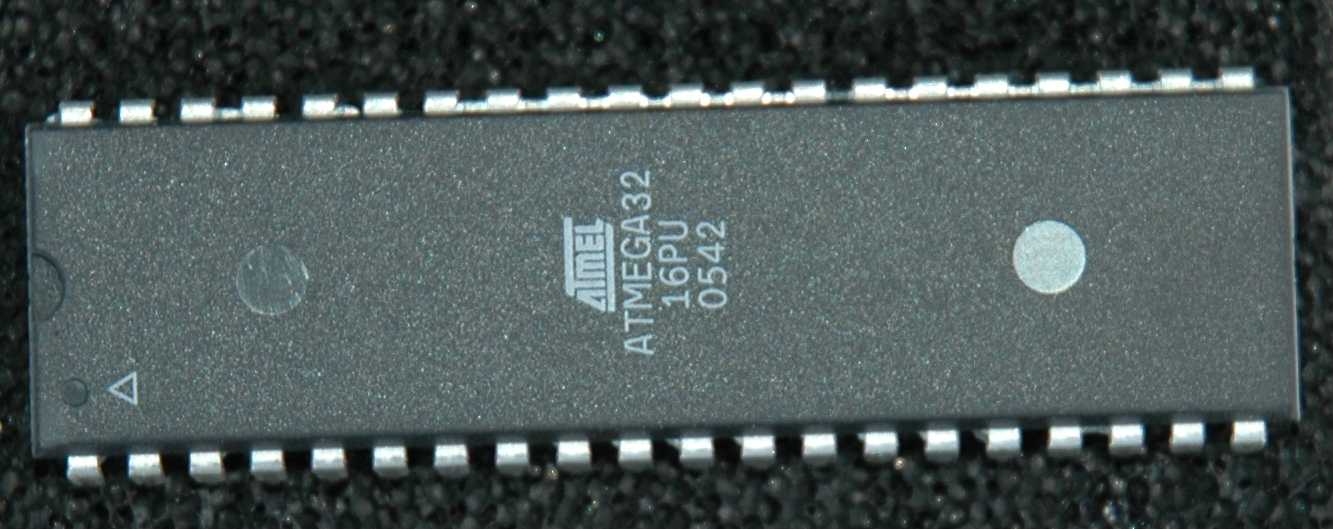

  • ATmega32 Prozessor, 7 Mhz.
  • 1 * SeaTalk Schnittstelle ( Senden & Empfangen )
  • 1 * NMEA Schnittstelle ( RS232 oder RS422 ) ( Senden & Empfangen )
  • On Board Spannungsregler
  • Boot loader (Neue Software einfach mit einem PC einspielen)
  • Lieferung komplett mit Compiler, allen Source Codes und Handbuch

Hier ist ein einfaches Beispiel dafür, was Sie mit der SeaTalk NMEA Bridge erreichen können.

  • Verbinden Sie Ihre SeaTalk Instrumente mit Ihrem NMEA Netzwerk.
    Wenn Sie ein Raymarine ST60 Tridata, ein ST40 Wind Instument oder andere SeaTalk Geräte an Bord haben, so kann die SeaTalk-NMEA Bridge die Daten dieser Instrumente in das NMEA Protokoll übersetzen.
    Dadurch können Sie nun die Daten dieser SeaTalk Geräte auf Ihrem Notebook, Ihrem Kartenplotter oder auf sonstigen NMEA Geräten anzeigen und benutzen. Auf dem Boardrechner, Kartenplotter o.ä. sind nun die Windgeschwindigkeit, die Windrichtung, die Tiefe oder Fahrt durchs Wasser usw. verfügbar.
  • Senden Sie Daten von Ihren NMEA Geräten zu den SeaTalk Instrumenten.
    Jede Logge muss kalibriert werden. Die Messpaddel sind unterschiedlich, der Anbauort und die Rumpfform sind unterschiedlich - auf jeden Fall muss eine Logge für das jeweilige Boot kalibriert werden.
    Mit der SeaTalk-NMEA Bridge können Sie Geschwindigkeitsdaten von Ihrem NMEA GPS zu Ihrem SeaTalk Logge-Instrument senden. Sobald RayMarine Loggen dieses Daten empfangen, können sie zum kalibrieren des Gerätes genutzt werden. Diese Funktion vereinfacht und beschleunigt die Kalibrieierung.

Dies waren zwei einfache einführende Beispeile dafür, was Sie mit der SeaTalk Nmea Bridge erreichen können. Die Bridge bietet noch viele weitere anspruchsvollere Funktionen. Funktionen, die ohne eine SeaTalk NMEA Übersetzung nicht möglich sind.

Die Bridge wird mit Bedienungsanleitung, allen Source Codes der Software, den notwendigen Compilern und der Programmiersoftware geliefert.
Sie können sich das gesammte Programm der Bridge anschauen und es ggf. ändern.

Zusätzlich zur SeaTalk -> NMEA Umwandlung bietet die Software einen speziellen NMEA ähnlichen Befehl.
Mit dem Kommando $STALK,xx,yy,zz kann von einem PC aus jedes beliebige SeaTalk Kommando gesendet werden. Das spezielle 9-Bit Übertragungsprotokoll, die Kollisionserkennung und die elektrische Anpassung übernimmt die Bridge. Das PC Programm muss nur noch den gewünschten Befehl als Text senden. Somit können vom PC aus Sonderfunktionen geschaltet werden. ( Beispiel : Beleuchtung Ein/Aus, Anzeige der Instumente von Knoten auf Km/h umstellen und und und )
Diese Spezialfunktion geht auch auf dem umgekehrten Weg.
Wenn gewünscht, kann jeder empfangene SeaTalk Datensatz als $STALK,xx,yy,zz Text auf der NMEA Schnittstelle an den PC gesendet werden. Hiermit können auf dem PC auch die SeaTalk Daten und Befehle verarbeitet werden, für die es keine entsprechenden NMEA Kommandos gibt.

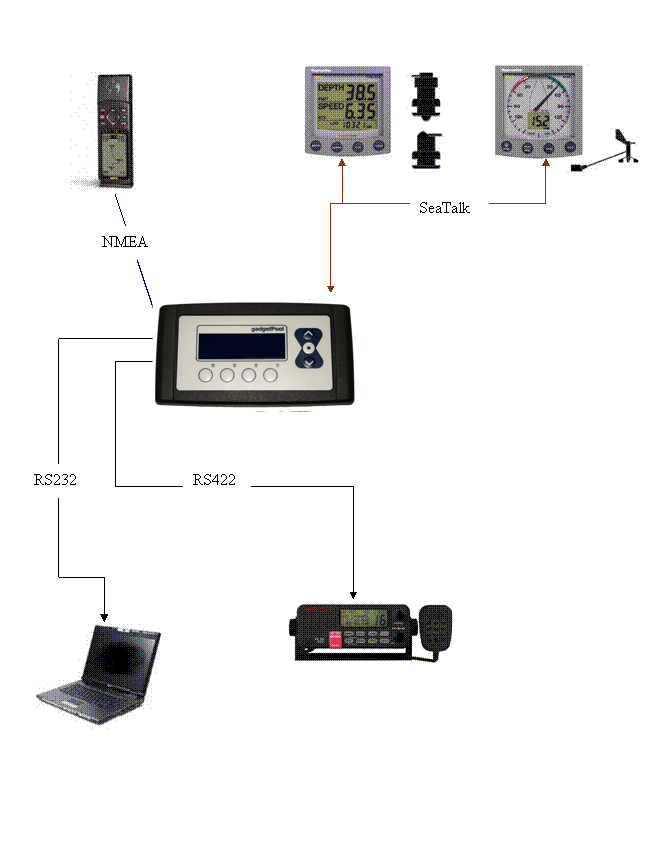

Die BasicLine-Bridge ist auch mit Display verfügbar. Damit habe Sie eine Anzeige der relevanten Navigationsdaten von NMEA und SeaTalk Geräten direkt am Navigationstisch.
Falls Sie die Bridge mit Display bestellen möchten wählen Sie bitte im Shop das Produkt "SeaTalk NMEA Bridge mit Display"


Damit sind Tiefe, Geschwindigkeit, Postion, Wind usw. auch am Navitisch verfügbar.


Die SeaTalk NMEA Bridge ist ein Hobby und Forschungsprojekt.
Sie ist dafür gedacht, Datenkommunikation und Datenübertragung an Bord von Booten zu untersuchen.
Technische Kenntnisse von NMEA, SeaTalk, Verkabelung etc. sollten vorhanden sein.
Nicht als alleinige- oder Hauptinformationsquelle zur Navigation verwenden.
Benutzen Sie immer Papierkarten, Kompass, GPS und andere klassische Navigationsmittel.
Niemals auf die Daten der SeaTalkNmeaBridge verlassen !
Um sicherzustellen, dass die SeaTalk NMEA Bridge Ihre Anforderungen erfüllt, lesen Sie bitte vor der Bestellung das Handbuch
Ein Handbuch im PDF Format finden Sie HIER ( Deutsch ) (ca. 350kB)

Optionen:
Modell:
Verfügbare Stückzahl : 9
Dieses Produkt haben wir am Montag, 01. Mai 2006 in unseren Katalog aufgenommen.
